Technische Parameter
| Modell | IFD2020 Dualer IR-UV-Flammenmelder |
| Sensor | UV-Flammensensor, Infrarot-Flammensensor |
| Antwortspektralbereich | 185 nm bis 260 nm, 4,3 μm, 5,0 μm |
| Abtastmodus | Optische Pfadabtastung in Echtzeit |
| Anzeigemodus | LED-Anzeige |
| Statusanzeige | Die blinkende grüne Lampe signalisiert den Normalbetrieb, die dauerhaft leuchtende rote Lampe signalisiert einen Feueralarm. |
| Ansprechzeit | Stufe I: 6-8 Sekunden |
| Stufe II: 18-22 Sekunden | |
| Stufe III: 22-26 Sekunden | |
| Stufe IV: 3-4 Sekunden | |
| Ausgangssignal | 4-20 mA Stromstärke; |
| Fehlerhafter passiver Relaisausgang (AC: 3A 250V, DC: 3A 30V) | |
| Passiver Ausgang des Feuermelderrelais (AC: 3A 250V, DC: 3A 30V) | |
| Betriebsspannung | DC18-30V |
| Betriebsstrom | ≤30mA (DC24V) |
| Installationsmodus | Wandmontage oder Hängemontage |
| Maximale Erfassungsdistanz | 50 m 0,3 m x 0,3 m n-Heptanflamme |
| Betriebstemperatur | -40 bis +70 °C |
| Betriebsfeuchtigkeit | ≤95% RH (ohne Kondensation) |
| Erfassungswinkel | IR: 90° UV: 120° |
| Hülse | Aluminiumlegierung |
| Gewicht | 0,6 kg ± 0,05 kg |
| Elektrische Schnittstelle | M20x1,5 |
| Explosionsschutzzeichen | Ex db IIC T6 Gb/Ex tb IIIC T80°C Db |
| Schutzgrad | IP66 |
Beschreibung

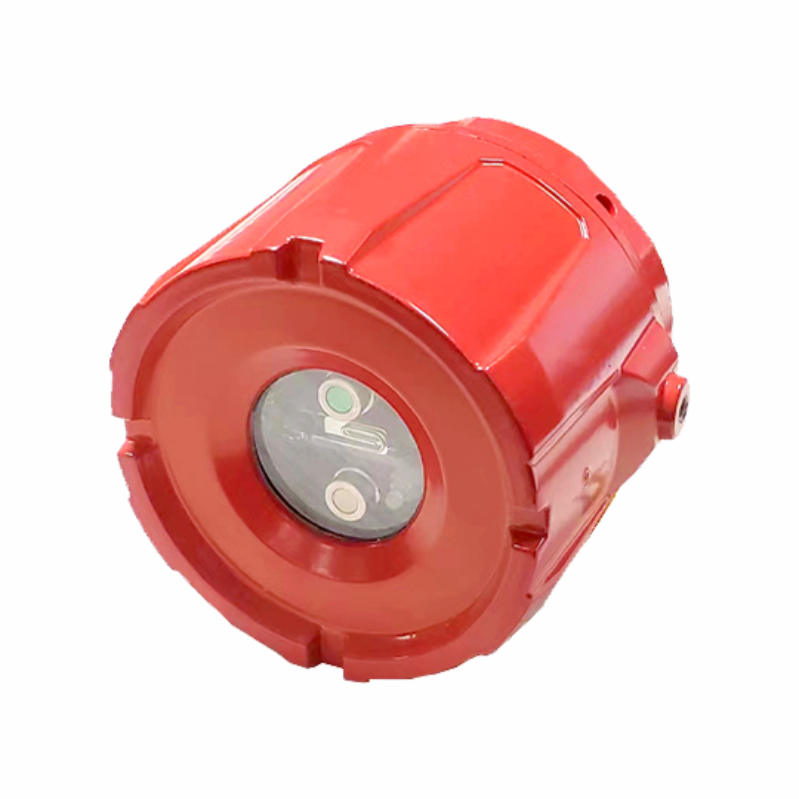

Der IFD20 Dual-IR/UV-Flammenmelder ist ein neuartiges intelligentes Brandmeldesystem. Er ist mit leistungsstarker Dual-Infrarot- und Ultraviolett-Sensorik ausgestattet. Die Infrarotsensoren verfügen über verschiedene Wellenlängen und Schmalbandfilter, während die UV-Flammensensorik den Bereich der Sonnenblindheit abdeckt. Infrarot- und UV-Sensor erfassen die zentrale Wellenlänge der Flamme in unterschiedlichen Spektralbereichen, während der zweite Infrarotsensor die übrige Infrarotstrahlung in der Umgebung überwacht. In Kombination mit dem Flackern der Flamme wird das Strahlungsspektrum mithilfe eines Hochgeschwindigkeits-Mikroprozessors und eines technischen Algorithmus analysiert und als Brandmeldesignal erkannt. Die UV-Flammensensorik unterdrückt effektiv Störungen durch Sonnenlicht und ermöglicht so eine schnelle und präzise Flammenerkennung. Der Melder kann entweder im Dual-Infrarot- oder im UV-Modus oder gleichzeitig im Infrarot- und UV-Modus eingesetzt werden.
Produkteigenschaften
• Hohe Messgenauigkeit, stabile Leistung, lange Lebensdauer
• Standard-Analogsignalausgang 4–20 mA
• Ausgang des Fehler- und Alarmrelaisknotens
• LED-Anzeige, Empfindlichkeitsanzeige und Alarmanzeige
• Einfache Montagehalterung, einfache Installation
• Niedrige Fehlalarmrate, da es auf dem tatsächlichen Flammenverbrennungsmodell basiert
• Mit einer speziellen optischen Linse ausgestattet sein, um eine zuverlässige optische Pfadübertragung zu gewährleisten
• Mithilfe des Magnetstabs kann die Empfindlichkeit eingestellt werden, ohne dass die Kappe abgenommen werden muss.
