Technische Parameter

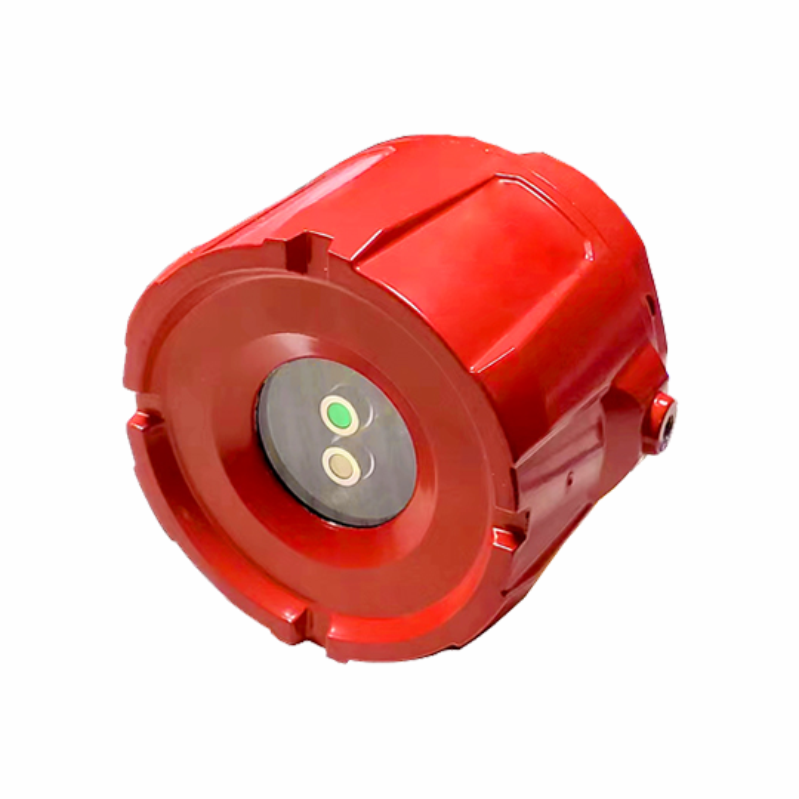

| Modell | IFD2020 Dualer Infrarot-Flammenmelder |
| Sensor | Infrarot-Flammensensor |
| Antwortspektralbereich | 4,3 μm, 5,0 μm |
| Abtastmodus | Optische Pfadabtastung in Echtzeit |
| Anzeigemodus | LED-Anzeige |
| Statusanzeige | Die blinkende grüne Lampe signalisiert den Normalbetrieb, die dauerhaft leuchtende rote Lampe signalisiert einen Feueralarm. |
| Ansprechzeit | Stufe I: 6-8 Sekunden |
| Stufe II: 18-22 Sekunden | |
| Stufe III: 22-26 Sekunden | |
| Stufe IV: 3-4 Sekunden | |
| Ausgangssignal | 4-20 mA Stromstärke; |
| Fehlerhafter passiver Relaisausgang (AC: 3A 250V, DC: 3A 30V) | |
| Passiver Ausgang des Feuermelderrelais (AC: 3A 250V, DC: 3A 30V) | |
| Betriebsspannung | DC18-30V |
| Betriebsstrom | ≤30mA (DC24V) |
| Installationsmodus | Wandmontage oder Hängemontage |
| Maximale Erfassungsdistanz | 50 m 0,3 m x 0,3 m n-Heptanflamme |
| Betriebstemperatur | -40 bis +70 °C |
| Betriebsfeuchtigkeit | ≤95% RH (ohne Kondensation) |
| Erfassungswinkel | 90° |
| Hülse | Aluminiumlegierung |
| Gewicht | 0,6 kg ± 0,05 kg |
| Elektrische Schnittstelle | M20x1,5 |
| Explosionsschutzzeichen | Ex db IIC T6 Gb/Ex tb IIIC T80°C Db |
| Schutzgrad | IP66 |
Beschreibung
Der IFD20-IR2 ist ein neuartiges, intelligentes Brandmeldesystem mit dualer Infrarot-Flammenerkennung. Er nutzt eine leistungsstarke Dual-Infrarot-Sensorik und verfügt über drei Infrarotsensoren mit unterschiedlichen Wellenlängen und Schmalbandfilterung. Ein Sensor erfasst die zentrale Wellenlänge der Flammeninformationen, während die anderen Sensoren die übrige Infrarotstrahlung in der Umgebung überwachen. In Kombination mit den Flackereigenschaften der Flamme kann das Strahlungsspektrum mithilfe eines Hochgeschwindigkeits-Mikroprozessors und eines technischen Algorithmus als Brandmeldesignal erkannt werden. Der Melder unterdrückt Störungen wie Sonnenlicht, Blitzschlag, Schweißen, Wärmestrahlung, elektromagnetische Interferenzen und mechanische Vibrationen und zeichnet sich durch eine hohe Störfestigkeit aus. Er reagiert schnell und erkennt Flammensignale präzise.
Produkteigenschaften
• Hohe Messgenauigkeit, stabile Leistung, lange Lebensdauer
• Standard-Analogsignalausgang 4–20 mA
• Ausgang des Fehler- und Alarmrelaisknotens
• LED-Anzeige, Empfindlichkeitsanzeige und Alarmanzeige
• Einfache Montagehalterung, einfache Installation
• Niedrige Fehlalarmrate, da es auf dem tatsächlichen Flammenverbrennungsmodell basiert
• Mit einer speziellen optischen Linse ausgestattet sein, um eine zuverlässige optische Pfadübertragung zu gewährleisten
• Mithilfe des Magnetstabs kann die Empfindlichkeit eingestellt werden, ohne dass die Kappe abgenommen werden muss.
